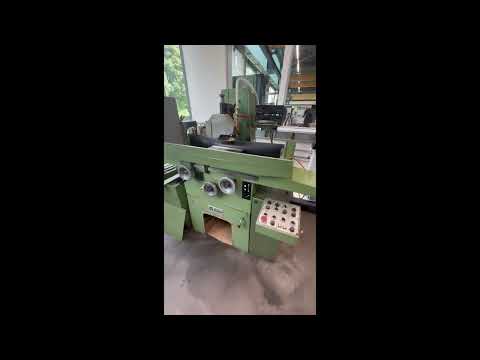

Retificadora de superfície

SCHEU S2/4

Condição: usado, Ano de fabrico: 1985, Comprimento de moagem 600 mm Fodpfxjwd Tx Uo Aflsfw Largura de moagem 200 mm Requisito total de potência 7,5 kW Peso da máquina aprox. 2,3 toneladas OFERECER Podemos oferecer-lhe ex warehouse, erros e venda anterior reservada, oferecer sem compromisso: JOVEM Máquina de retificação de superfícies e perfis de precisão horizontal com microprocessador direção Tipo JF 520 MS Ano de construção 1985 2225 _____ Comprimento de moagem máx. (movimento longitudinal da mesa 600 mm) 600 mm Largura de moagem máx. (movimento transversal máx. 230 mm) 200 mm Altura de moagem sob o disco máx. aprox. 230 milímetros Distância máxima entre a mesa e o centro do fuso. 500 milímetros Tamanho da placa magnética 500 x 200 mm Carga máxima da mesa 100 kg Velocidade da mesa 1 – 24 m/min Velocidade da mesa, avanço lento de retificação 5 – 450 mm/min Alimentação cruzada da mesa máx. 1.000 mm/min Velocidade vertical máxima da cabeça de moagem. 500 mm/min Dimensões da roda de desbaste 250 x 25 x 50,8 mm Máx. velocidade periférica (cerâmica) 35 m/s Velocidades do fuso de moagem, continuamente ajustáveis de 800 a 4.200 rpm Acionamento do fuso de retificação aprox. 5 kW Percurso total aprox. 7,5 kW - 400 V - 50 Hz Peso aprox. 2.300 kg Acessórios / equipamentos especiais • Controle de programa de microprocessador (SIEMENS) com simples Exibição na tela. As sequências do programa são controladas por interruptores de década e As paradas (com vernier) são definidas e monitoradas na tela. • Programas: Retificação de mergulho com/sem posicionamento cruzado, retificação de superfície com movimento transversal em degrau ou movimento transversal contínuo, Retificação em velocidade lenta em modo síncrono ou contrarrotativo com/sem posicionamento transversal. Todos os programas com ciclos automáticos de desbaste, acabamento, centelhamento e aut. Recuperação. • Dispositivo automático de afiação reta AF 65 S com compensação automática do valor de afiação e ajuste automático das velocidades para velocidade de corte constante (com Anúncio) • DIAFORM – Dispositivo de perfilamento de roda de retificação montado acima da roda de retificação • dispositivo de velocidade lenta controlado eletricamente com visor de avanço e a carga do motor. • Dispositivo de curso curto para controlar a reversão e a fixação da mesa "entre" • Mesa de fixação magnética JUNG Sinus giratória 450 x 180 mm, montada. Separar Mesa de fixação magnética senoidal giratória 350 x 175 mm, haste fina com batente. • Sistema de refrigeração com filtro de correia de papel, outros acessórios, Instruções de operação Condição: Muito bom estado com relatório de precisão do instalador da JUNG! Clique aqui para assistir a um vídeo da máquina: Entrega: do estoque, imediatamente possível, FCA Metzingen Pagamento: líquido - após o recebimento da fatura

Condição: usado, Ano de fabrico: 2003, TORNO CNC NAKAMURA TOME SUPER NTJ FABRICAÇÃO NAKAMURA TOME, FEITO NO JAPÃO MODELO SUPER NTJ ANO 2003 CONTROLE FANUC 18 iT B TAMANHO DO MANDRIL 210,0 mm DIÂMETRO MÁXIMO DE GIRO 200,0 mm ENTRE CENTROS 780,0 mm DIÂMETRO DO TUBO DE TRAÇÃO 80,0 mm CURSO: EIXO X: 750,0 mm EIXO Z: 130,0 mm TORRE 2 x 12 ESTAÇÕES VELOCIDADE DO FUSO Até 5.000 rpm FUSO FUSO 65,00 mm NARIZ DO FUSO A2-6 PLUS Ffedpfxjv I Tx Rj Aflow CNC SHORT MAGAZINE BARFEED FERRAMENTAS DA TORRE TRANSPORTADOR DE APAROS MANUAIS

Condição: usado, Ano de fabrico: 2013, Detalhes técnicos: curso x: 760 mm curso y: 460 mm curso z: 460 mm Controle: Heidenhain TNC 620 Horário de funcionamento: 20246 h Horas de operação do fuso: 7724 h Velocidade do fuso: 12.000 rpm. Torque no fuso: 75 - 95 Nm Montagem do fuso MK: SK40 Revista de ferramentas com: 24 lugares Tamanho da mesa: 900 x 410 mm Máx. carga da mesa: 350 kg Faixa de alimentação: n/a Avanço rápido: 36 m/min Interface: RS232 Tensão de controle: 24 DC V Conexão de ar comprimido: 6 / 8 bar Potência total necessária: 20 kVA Peso aproximado da máquina: aprox. 6,0 toneladas Dimensões do sistema de refrigeração: 1,7 x 0,7 x 1,35 m Dimensões da máquina aprox. CxLxA: 1,9 x 2,3 x 2,45 m TNC620 (controle de contorno com até 5 eixos controlados, particularmente adequado para fresamento universal), pode ser integrado à rede Portas de proteção com painéis de plástico resistentes a impactos Transportador de cavacos unidade hidráulica Sistema de tratamento de refrigerante Sistema de refrigeração Rittal no armário de controle Iluminação interna da sala de trabalho Unidade de controle manual Ffsdpjvhbpdofx Aflsw *

Condição: usado, A EWAG WS 11 SP é uma afiadora de ferramentas projetada para precisão, elevada exatidão e confiabilidade. Capacidades de trabalho: Eixo X/Y/Z 100 mm, diâmetro do rebolo 75 mm, rotação do fuso da peça 100-1300 rpm, ajuste vertical do cabeçote de moagem 100 mm, horizontal 165°, fuso de moagem 2500-7100 rpm, pinça de fixação 20 W. Dados técnicos: ligação 50 Hz 3x380 V, necessidade total de potência 2 kVA, peso da máquina aprox. 400 kg, dimensões L850×L850×A1580 mm. Acessórios: flange para rebolo, extração de pó, conjunto de rebolos, lâmpada, cabeçote helicoidal W20, unidade de avanço (eixo Z) 4 E-M, curso de moagem 3 J. Alcança tolerâncias estreitas; típico para automotiva, relojoaria, construção de máquinas-ferramenta, aeroespacial e tecnologia médica. Ffodpfxjxyi I Ij Afljw

Ano de fabrico: 1999, condição: muito bom (usado), Controle: CNC controlado e operação manual PC P 2000 MMX-PCI Desktop ATX Tela colorida de 15”, teclado CNC-Turbo Rugosidade para WINDOWS DADOS TÉCNICOS Placa de granito para testes (DIN 876) Comprimento x Largura: 1200 x 500 mm Classe de precisão: Grau 2 Planicidade: 16,6 µm Peso: 250 kg Unidade de avanço linear Waveline 60 Basic Curso de medição: 60 mm Resolução: 0,014 µm Coluna de medição Wavelift 400 CNC Curso de deslocamento: 400 mm Repetibilidade de posicionamento: < 10 µm Ffodjlxyp Hspfx Aflsw Dimensões do equipamento (L x P x A): 1,8 x 0,8 x 2,2 m Peso: 600 kg EQUIPAMENTO/ACESSÓRIOS - Carenagem completa com persianas elétricas - Placa de granito 1200 x 500 mm - Eixo de avanço ISEL com fuso de esferas - Placa de fixação para peça de trabalho - Unidade de avanço linear Waveline 20/60 - Coluna de medição Wavelift 400 CNC - Unidade de inclinação KEG 60 na coluna de medição, manual para Waveline - Kit de instalação para medição de rugosidade - Kit de instalação para medição de contorno - Diversos apalpadores e suportes para medições de rugosidade e contorno - Mesa para equipamento - Botão de parada de emergência na mesa do equipamento - Kit de calibração - Prismas de apoio - Unidade de manutenção para preparação de ar comprimido - Elementos de amortecimento pneumático para suporte da placa de granito - Documentação

Condição: quase novo (usado), Funcionalidade: totalmente funcional, Ano de fabrico: 2017, horas de funcionamento: 2.600 h, tipo de controlo: Comando CNC, modelo de controlador: Fanuc 32 C, Equipamento: documentação / manual, Programas padrão, como configuração de parâmetros Ajuste de dressagem Ajuste de velocidades Gerenciamento de programas Limitação dos cursos nos eixos X e Y Configuração básica de parâmetros Programa de gerenciamento de rebolos Ffsdpfew I Tt Sox Afljw Programa de ciclo de aquecimento Programa de retificação plana por penetração Programa de medição Transformador 15 kVA Cobertura total Meister G3 Upgrade do spindle para 3,7 kW, disco 225 Interface ETHER para conexão em rede Módulo de controle com memória expandida Opção Fanuc Macro B Criação de programas em lote Velocidade do spindle programável Programa WinWop para criação de contornos no Windows Programa WINWop para compensação de erros WinWop post-processador CGS Complete Grinding Solutions – Software Opção Dressagem Dispositivo de dressagem de perfil basculante Dressador de diamante Dressador preliminar VPA 100 L Roda de diamante 100 mm para dressador preliminar Kit de pós-retificação diamante grau G3 / W Opção de fixação e balanceamento Placa magnética 400 x 200 Barra de batente 400 mm com prisma Dispositivo de balanceamento totalmente automático tamanho 1 Flange de rebolo para G3, furo 51 Opção de sistemas de filtragem Sistema de filtro de cinta 175 l Sistema de exaustão de névoa de emulsão 500 Consultas somente da Europa – preferência para UE

Condição: usado, Ano de fabrico: 1995, Fresadora CNC Universal Ffjdpov Rpr Sjfx Aflew Fabricante: HERMLE Tipo: UWF 902 H Ano de fabricação: 1995 Horas de operação: 46.680 Comando: HEIDENHAIN TNC 426 Percursos X/Y/Z: 600 x 450 x 500 mm Mesa angular: 900 x 458 mm Apalpador 3D Renishaw Faixa de rotação: 20 a 6.300 rpm Porta-ferramentas: SK 40 Tanque de refrigeração Potência do acionamento: 8,6 kW Peso aprox.: 4.500 kg Dimensões da máquina CxLxA aprox.: 2.950 x 2.200 x 2.300 mm

Condição: bom (usado), Ano de fabrico: 2001, As peças apresentadas à mão não são fornecidas. Ffsdpfx Afsuxrv Hjlew Dados técnicos indicados nas imagens.

Condição: recondicionado (usado), Ano de fabrico: 2025, Funcionalidade: totalmente funcional, número da máquina/veículo: 1315/451, Completamente revisada: Mecânica, geometria, hidráulica e componentes elétricos (verificados e/ou substituídos) Cabeçote porta-rebolo Desmontagem, limpeza das peças, substituição das peças desgastadas e defeituosas, revisão do motor, substituição dos rolamentos, troca das correias, desmontagem do fuso, substituição de vedantes e anéis O-ring + ajuste. Nova pintura. Cabeçote porta-peça Desmontagem, limpeza das peças, substituição das peças desgastadas e defeituosas, revisão do motor, troca das correias. Novos rolamentos do fuso. Nova pintura. Contraponta Desmontada, inspecionada e revisada Hidráulica Desmontagem, verificação do motor, substituição das mangueiras, peças defeituosas e desgastadas. Inspeção do bloco hidráulico Eixo X Desmontagem, substituição de peças desgastadas como O-Rings, vedações, segmentos etc., revisão do pistão hidráulico, retífica das mesas. Eixo Z Desmontagem, retífica das mesas, substituição de peças desgastadas e defeituosas, revisão do pistão hidráulico, nova pintura. Painel elétrico Verificação completa, troca de diversos relés. Pintura Cores: Branco RAL 9003 e cinza RAL 7011 Geometria conforme protocolo do fabricante. Verificação e limpeza de diversos acessórios Origem CH Tensão 380 / 50 / 3 Peso líquido aprox. 2200 kg Posição tarifária 8460.2920 CARACTERÍSTICAS TÉCNICAS Distância nominal entre pontas 600 mm Distância máxima entre pontas (com cabeçote saliente) 750 mm Altura das pontas, padrão 125 mm Ffsdjw U Ry Nspfx Aflew Altura das pontas com calços intercambiáveis para os cabeçotes 175 => 250 mm Ø máx. da peça (altura de ponta 125 mm) 250 mm Ø máx. da peça com calços intercambiáveis 350 => 500 mm Inclinação da mesa para cada lado 10° Comprimento máx. para retífica de superfícies planas (largura máx. = 200 mm) 900 mm Velocidade da mesa, variação hidráulica contínua - aprox. 6 m/min Temporização do retorno da mesa 0-5 seg. Rebolo para retífica externa, diâm.-larg.-furo 400x50x127 mm Rebolo para retífica de superfícies planas 250x13x76 mm Velocidade do fuso porta-rebolo 1500/1700/2200/3600 rpm Rotação do cabeçote porta-rebolo 270° Com indexação a cada 90° Deslocamento vertical do cabeçote porta-rebolo, altura das pontas 125-350 mm Curso transversal do cabeçote porta-rebolo 285 mm Curso hidráulico de avanço rápido e retorno 40 mm Avanço intermitente do rebolo via retorno da mesa 0,001-0,03 mm/diâmetro Avanço contínuo para retífica de mergulho 0-0,9 mm/diâmetro Batente micrométrico do avanço, por divisão 0,001 mm/diâmetro Rotação do cabeçote porta-peça 360° Velocidade do fuso porta-peça, variação contínua, normal/especial em rpm 20-400/10-400 Cone interior do cabeçote porta-peça/ contraponta 5/3 Morse Motor do cabeçote porta-rebolo, aprox. 4 HP Salvo erro ou omissão, as informações técnicas são fornecidas sem compromisso.

Condição: pronto a usar (usado), Ano de fabrico: 2006, fabricante de controladores: HEIDENHAIN, modelo de controlador: iTNC 530, velocidade do fuso (máx.): 18.000 rpm, Este HERMLE C30U de 5 eixos foi fabricado em 2006 e oferece capacidades avançadas de maquinação de precisão. Ideal para geometrias complexas, este centro de maquinação vertical representa um trunfo significativo para aumentar a eficiência da sua produção. Considere a oportunidade de comprar este centro de maquinação vertical HERMLE C30U. Contacte-nos para mais informações. Equipamento adicional • Magazine de ferramentas: Magazine adicional ZM157 • Quebra/medição de ferramentas: Quebra/medida da ferramenta BLUM Fjdsx D Ew Hjpfx Aflsfw • Sonda de medição: Heidenhain • Mensageiro de eventos: Disponível • Compensação de calor elétrico: Fornecido • Ar de sopro externo: Fornecido / Extração de névoa de óleo: Fornecido / Carrinho de aparas: 450 litros • Janela transparente rotativa: Disponível • Acessórios adicionais: Módulo de controlo manual, flange para extração 1, lavagem da cama, ar de selagem para balanças, licença da máquina TCS-Soflex Benefícios da máquina Benefícios técnicos da máquina • Mesa rotativa giratória nc: diâmetro 280 mm • Eixo da mesa: eixo a descentrado / especificação da mesa: passagem rotativa de 6 vias • Horas do eixo: aproximadamente 50000 horas • Fornecimento de refrigerante interno: 80 / filtro: filtro de correia de papel / transportador: transportador de correia raspadora / porta automática da cabina: sim • Vidro de segurança em policarbonato: janelas / frequência: 50 hz • Rs automação Technical Specification Taper Size SK 40
