Centro de usinagem CNC Cosmec Conquest 515 5-EIXOS-500 (2021)

Cosmec Conquest 515 5-AXIX-500

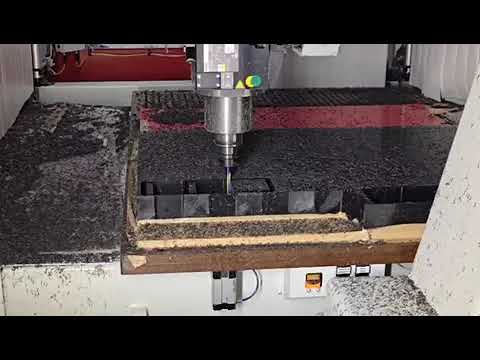

Centro de usinagem CNC com mesa de trabalho fixa, portal de deslocamento acionado em ambos os lados e cabeçote de fresamento de 5 eixos com interpolação contínua.
Máquina para o processamento de madeira maciça, materiais derivados de madeira e diversos plásticos.
Estrutura básica da máquina e portal de deslocamento
Estrutura básica da máquina e portal de deslocamento em construção soldada de aço nervurada, que oferece uma rigidez muito elevada.
Sistema de guia e acionamentos
Movimento do portal nas direções X e Y com cremalheira e acionamento servo. MOTORIZAÇÃO DUPLA DO PORTAL: Acionamento do eixo X com dois motores de acionamento servo sincronizados.
Movimento do eixo Z por meio de fuso de esferas com acionamento servo. Guia linear protegida contra poeira.
Sistema de segurança
Tapetes de segurança divididos em três partes permitem a colocação de peças de trabalho na área não ativa. Proteção parcial móvel com janela de proteção em Lexan para os agregados de usinagem.
Lubrificação central
Lubrificação central automática
Sistema de vácuo
Sistema de vácuo para usinagem em modo pendular com potência de sucção constante em ambas as áreas de trabalho.
Controle da máquina
A máquina está equipada para executar as funções básicas com um controle remoto conectado por cabo.
Equipamentos elétricos
Quadro de distribuição protegido contra poeira (CE) de acordo com a norma IP 55, incluindo unidade de climatização, painel de controle móvel.
Controle da máquina
OSAI Open Numerical Control
Cabeçote de 5 eixos Z 700
Movimento dos eixos C e B por meio de motores de acionamento servo sem escovas.
- Velocidade máxima de rotação: 750 /2 segundos
- Rotação do eixo C: Eixo de inclinação: +/- 110

Dados técnicos
- Movimento máximo do eixo X: 60 m/min
- Movimento máximo do eixo Y: 60 m/min
- Movimento máximo do eixo Z: 24 m/min
- Velocidade vetorial: 80 m/min
- Altura máxima da peça de trabalho: 500 mm
- Área de usinagem: 4210 x 1605 mm (Área de trabalho ampliada)
- Pressão do ar comprimido: 7 bar
- Potência de sucção: min. 2200 m3/h
- Velocidade de sucção: min. 28 m/s
- Tubo de sucção: 160 mm

Mesa de trabalho Comec Designed
Mesa de resina fenólica, projetada como mesa de grade, dimensão da grade 50 x 50 mm, para fixação do sistema de sucção Cosmec e gabaritos,
a mesa de trabalho é dividida em duas áreas de trabalho.
Furos roscados na mesa para fixação mecânica das peças de trabalho, 3 batentes retráteis.
Bomba de vácuo
Bomba de vácuo 250/300 m3/h (50/60 Hz), potência: 5,5 kW
Cabeçote principal
Cabeçote de 5 eixos: 18 kW, cabeçote principal, resfriamento por líquido, interface de ferramenta HSK 63 F
Hnjdpfx Abszux H Ajaer
- 15 kW no modo de operação S1
- 18 kW no modo de operação S6
- Rolamentos de cerâmica
- Sentido de rotação: esquerda/direita
- Velocidade do cabeçote: 500 - 24000 rpm

Coifa de sucção
Coifa de sucção controlada por programa CNC, ajustável em altura.
2 x trocadores de ferramenta
Trocador de ferramenta móvel de 12 posições para interface de ferramenta HSK 63 F
- Diâmetro máximo da ferramenta 150 mm, se a posição vizinha estiver livre
- Diâmetro máximo da ferramenta 120 mm, se a posição vizinha estiver ocupada
- Peso máximo da ferramenta: 6 kg
- Peso máximo da ferramenta e porta-ferramenta: 40 kg

Medição do comprimento da ferramenta
Estação para medição automática do comprimento da ferramenta.
Observação: Estado atual do software de usinagem simultânea de 5 eixos por meio de contrato de manutenção.
