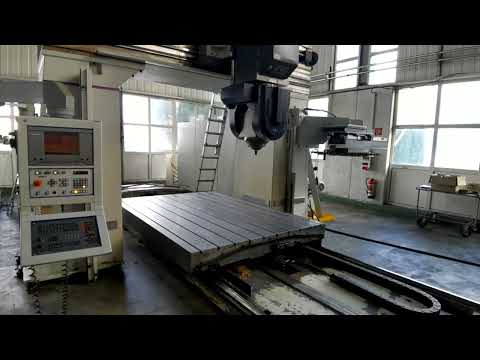

Fresadora de portais

Reichenbacher Hamuel Shape 2000 - 5 axis

Dados técnicos:

percurso x: 3 500 mm
percurso y: 2 200 mm
Deslocação z: 1 200 mm
eixo c: +/- 200°
Controlo: Heidenhain TNC 426
Velocidades do fuso em rotação anti-horária:: máx. 10000
Velocidades do fuso em rotação à direita:: máx. 10000
Distância entre as colunas: 2 500 mm
Distância fuso / mesa: vertical: 1230 mm
Superfície de aperto: Mesa: 3000 x 2000 mm
Carga da mesa: 10 toneladas
Porta-ferramentas: HSK A 63
Avanço: X/Y/Z: máx. 20 m/min.
Ar comprimido: 8 bar
Potência total necessária: aprox. 100 kW
Peso da máquina: aprox. 40 000 kg
Dimensões da máquina: 18,0 x 6,0 x 5,8 m

Fresadora de portal de 5 eixos

Fuso de fresagem: Hauser tipo HS 256A-01 Uni, velocidade máxima 10.000 rpm. acionamento direto
Cabeça de fresagem: Hamül, design de garfo, eixo A integrado = ângulo de rotação +/- 110°
Trocador de ferramentas: Hamül, mesa de indexação rotativa com prato giratório, para 32 posições de ferramentas
Transportador de aparas: 2 transportadores de correia articulados, marca DGS com depósito de água, comprimento de inserção 8.500 mm
BKW tipo DL 55V-2KK, capacidade 2,41 l/min;
Chjdpfxou Nc Ems Acvec
Unidade combinada de arrefecimento óleo/água para arrefecimento do óleo hidráulico e do fuso
Sistema de arrefecimento do lubrificante: filtro de correia DGS tipo SBF 150
Funcionamento: através de painel de controlo tipo Heidenhain LE 426
Eixos X, Y e Z com hastes de medição Heidenhain.
Unidade de controlo manual HR 410
Compensação hidráulica do peso (eixo Z)

Equipamento:
Invólucro (paredes de proteção com janelas de visualização e portas de segurança)
Sistema hidráulico
Iluminação da zona de trabalho


*
