Prensa de perfuração e moldagem - mecânica

SCHULER GRÄBENER GMO 2-315-2000-160

CONTROLO
Itjdpfx Asxpx Ddjdton

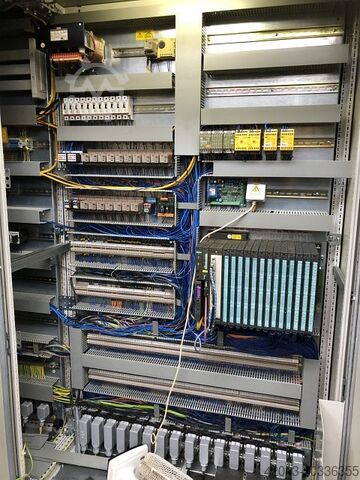

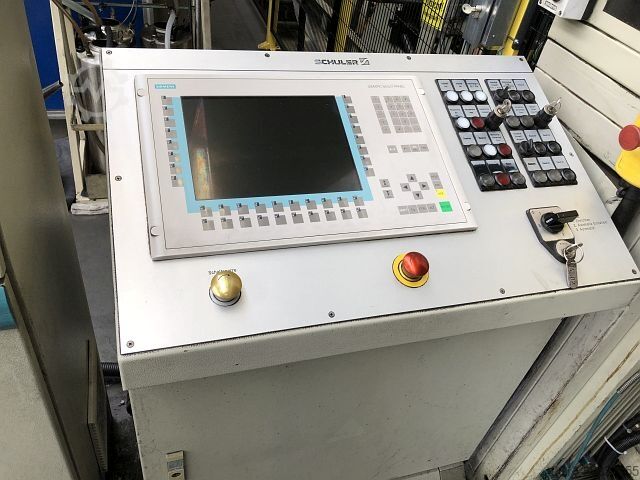

.. Controlo PLC SIEMENS S7

TIPO DE PRENSA
.. Sistema de acionamento: biela de joelho
.. Estrutura: quadro de 2 montantes, monobloco
.. Janela lateral no montante: sim
.. Número de bielas / cilindros: 2
.. Direção de passagem do material: da esquerda para a direita

FORÇAS DE PRENSAGEM
.. Força nominal total: 315 toneladas
.. Energia nominal de trabalho: 38 kNm

MESA DA PRENSA
.. Área útil (esquerda-direita): 2000 mm
.. Área útil (frente-trás): 1200 mm
.. Espessura da placa de fixação: 200 mm

CARNEIRO
.. Força do carneiro: 315 toneladas
.. Área útil (esquerda-direita): 1995 mm
.. Área útil (frente-trás): 1100 mm
.. Curso: 160 mm
.. Número máximo de cursos: 80/min

CARNEIRO (PRENSA MECÂNICA)
.. Ajuste do carneiro: 140 mm
.. Número mínimo de cursos: 20/min
.. Número máximo de cursos: 80/min
.. Potência do acionamento principal: 90 kW

DIMENSÕES PARA MONTAGEM DE FERRAMENTA
.. Altura de instalação do molde (curso inferior, ajuste superior): 555 mm
.. Distância entre montantes (esquerda-direita): 2060 mm
.. Passagem lateral livre (largura): 1060 mm

DADOS DO SISTEMA (LINHA DE ALIMENTAÇÃO)
.. Largura máxima da chapa: 400 mm
.. Espessura máxima da chapa: 5 mm

SUPORTE DE CARGA DO COIL
.. Peso máximo do coil: 4 toneladas

DESENROLADOR DE COIL
.. Construção: decoiler simples móvel
.. Largura máxima da chapa: 400 mm
.. Largura mínima da chapa: 30 mm
.. Peso máximo do coil: 4 toneladas
.. Diâmetro externo máximo do rolo de tira: 1500 mm
.. Faixa de expansão de: 460 mm
.. Faixa de expansão até: 530 mm
.. Curso de deslocamento: 1500 mm

ENDIREITADORA DE CHAPA
.. Largura máxima da chapa: 400 mm
.. Largura mínima da chapa: 50 mm
.. Seção transversal máxima do material (450 N/mm²): 1000 mm²
.. Número de rolos endireitadores: 9
.. Diâmetro dos rolos endireitadores: 50 mm
.. Número de rolos de entrada/saída: 150
.. Velocidade de trabalho mínima: 5 m/min
.. Velocidade de trabalho máxima: 50 m/min

UNIDADE DE AVANÇO
.. Tipo de avanço da tira: avanço por rolos
.. Largura máxima da chapa: 400 mm
.. Espessura máxima da chapa: 5 mm

DADOS DE CONEXÃO ELÉTRICA
.. Tensão de conexão: 400 V
.. Frequência da rede: 50 Hz

DIMENSÕES / PESO
.. Peso total aprox.: 45 000 kg

EQUIPAMENTOS ADICIONAIS (PRENSA)
.. Decoiler: sim
.. Endireitadora: sim
.. Avanço de tira: sim

Prensa de joelho desenvolvida especialmente para movimento lento na zona do ponto morto inferior.

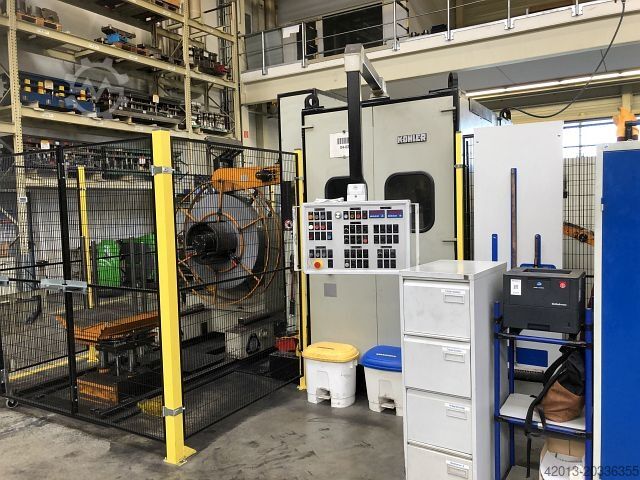

Decoiler KOHLER 4000.1
Endireitadora KOHLER KRM 50.400/9
Transferência de tira KOHLER BÜ5 com loop control
Avanço por rolos KOHLER WVE 120/400
Lubrificação da tira HIESSL (jato largo)
Controlo UNIDOR
Consoles de carregamento de ferramentas
